Niedax – Gitterrinne C-Gitterrinne GRCI 50.100 F − 3 Meter

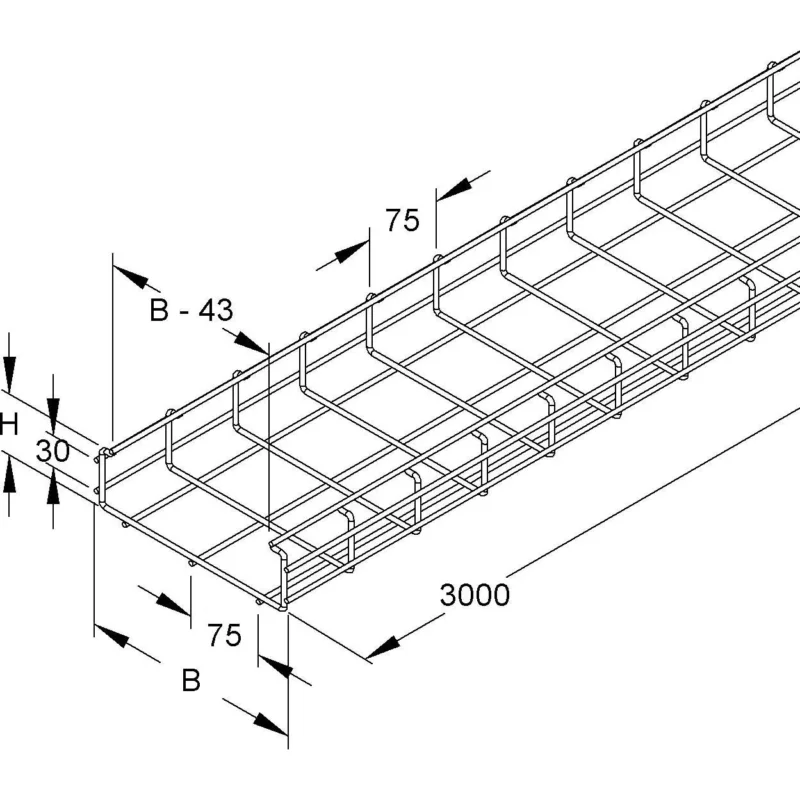

Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt, mit 75 mm Querdrahtabstand. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 68 x 118 mm ÖffnungsMaße : 75 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 30 x 75 mm Maschenweite Boden : 75 x 75 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5000 mm² geeignete Verbinder : GRV 6 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Profilform C-Form Breite 118 mm Höhe 68 mm Länge 3000 mm Arbeitslänge 3000 mm Drahtdurchmesser Längsseite 4,5 mm Drahtdurchmesser Querseite 4,5 mm Nutzbarer Querschnitt 5000 mm² Integrierte Trennwand ohne Ausführung ohne Verbinder Art des Verbinders geschraubt Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt Gewicht 1,53424 kg/m Belastungstesttyp nach IEC 61537 Typ II Einsatztemperatur -20..120 °C Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 450 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 300 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 185 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 100 N/m
