Niedax – Bogen für Kabelleiter Bogen WSBS 200.500

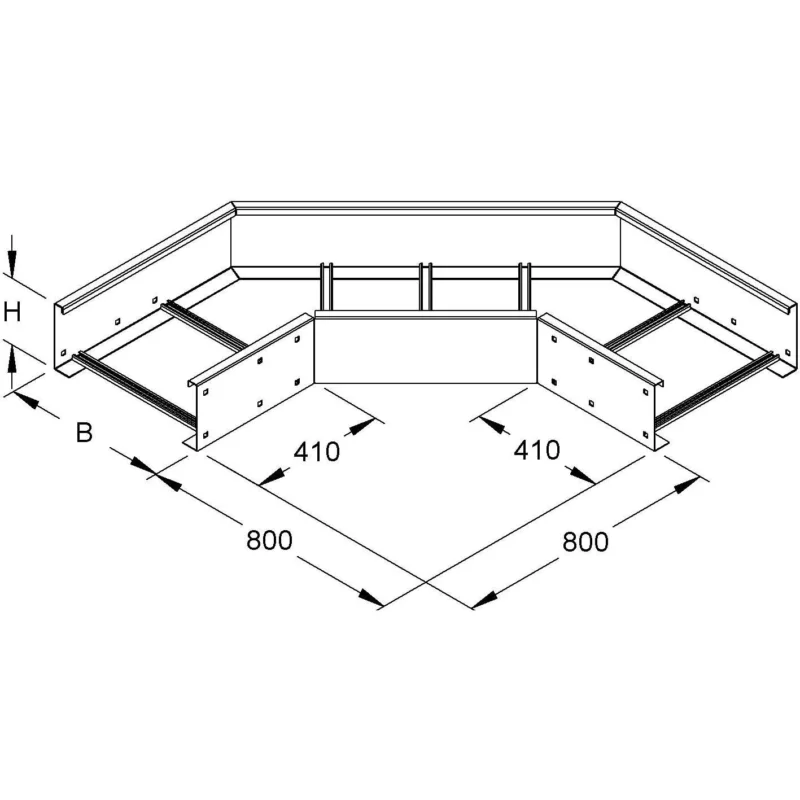

Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für schwere Weitspannkabelleitern, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSVS 200. … bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B… und BK…) finden Sie im KI Katalog. Verwendung für : Weitspannkabelleiter WSLS 200… Abmessungen (ca. Maße) H x B : 200 x 500 mm Abmessungen (außen) : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Richtungsänderung horizontal Ausführung des Seitenholms Profil (offen) Seitenlochung nein Ausführung der Sprosse Profil ungelocht Winkel 90° Bogenausführung glatter Bogen Scharnierend nein Kabelleiterhöhe 200 mm Kabelleiterbreite 500 mm Ausführung integrierter Verbinder Innenradius 390 mm Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt
